M350A系留照明无人机 | 大疆系留照明无人机

时间:2021-08-06  点击:46157次

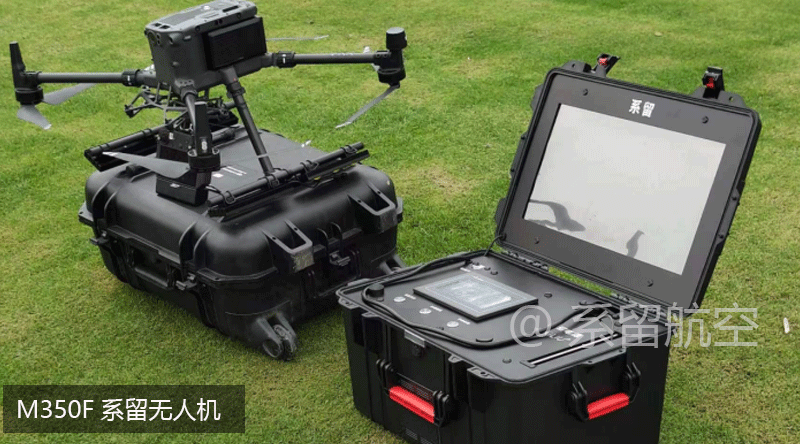

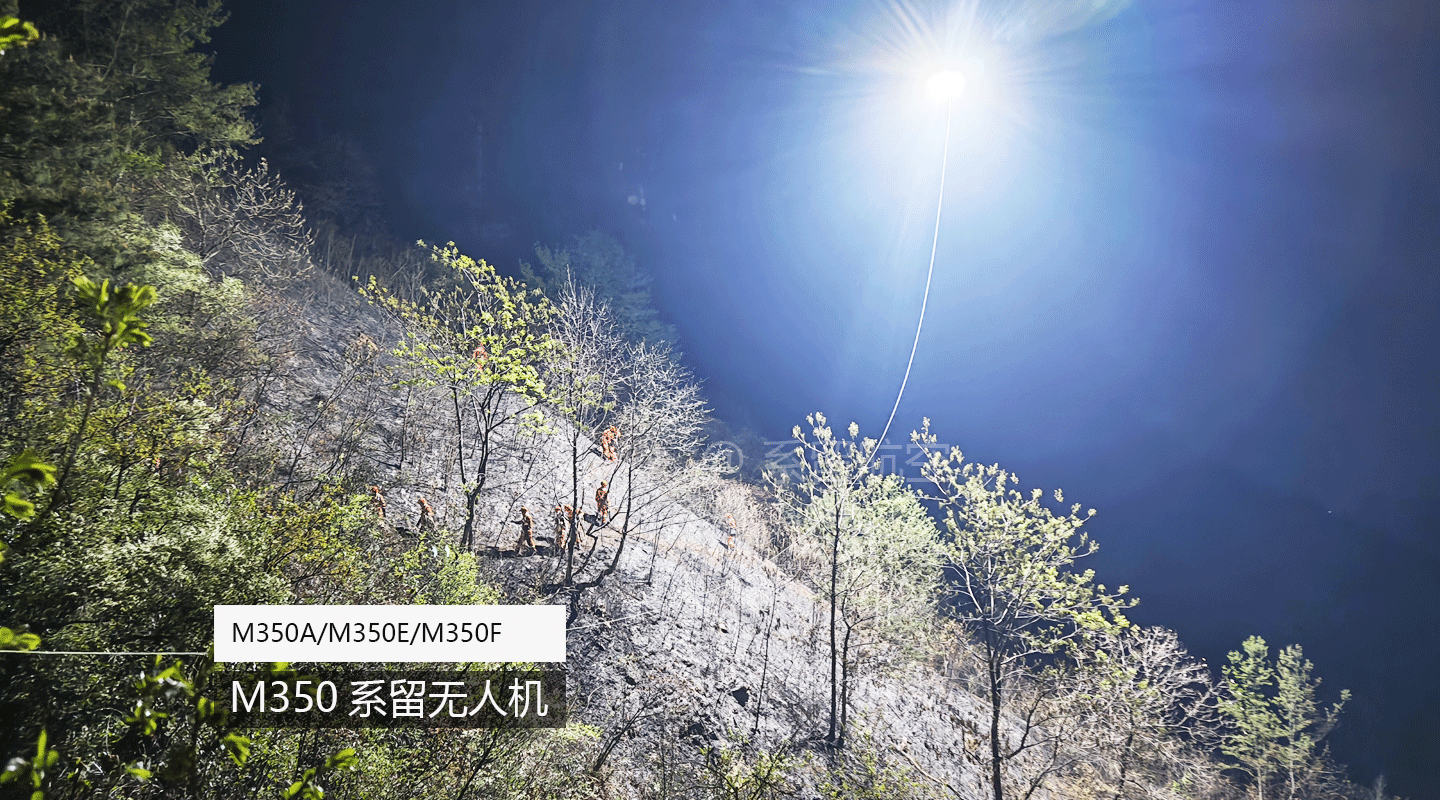

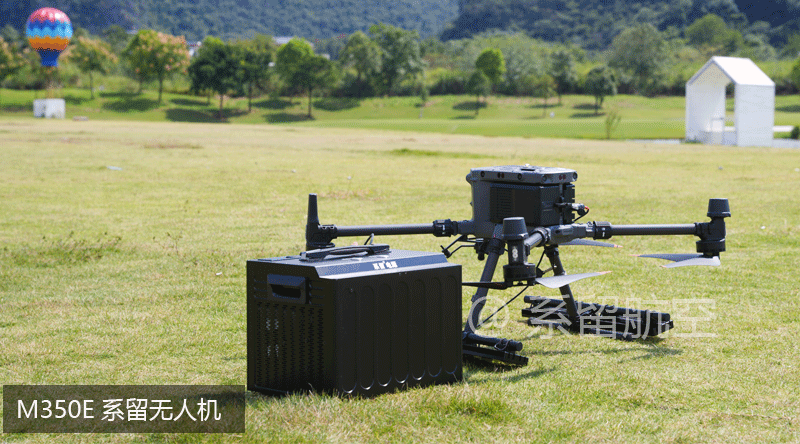

M350系列系留无人机,主要有3个型号:M350A、M350E、M350F

型号 M350A M350E M350F
适配飞行器 DJI M350RTK
DJI M350RTK
DJI M350RTK
系留驻空高度 100米(标准款) 或150米(定制款) 100米
250米
挂载重量 非系留4KG,系留100米 3KG 非系留4KG,系留100米 3KG
非系留4KG;系留100米 3KG;200米 1KG
适配系留电源 DY3000A DY3000E
DY6000F
备注 高级版 基础版 酷客版

其中,M350A为主力机型,详细参数如下:

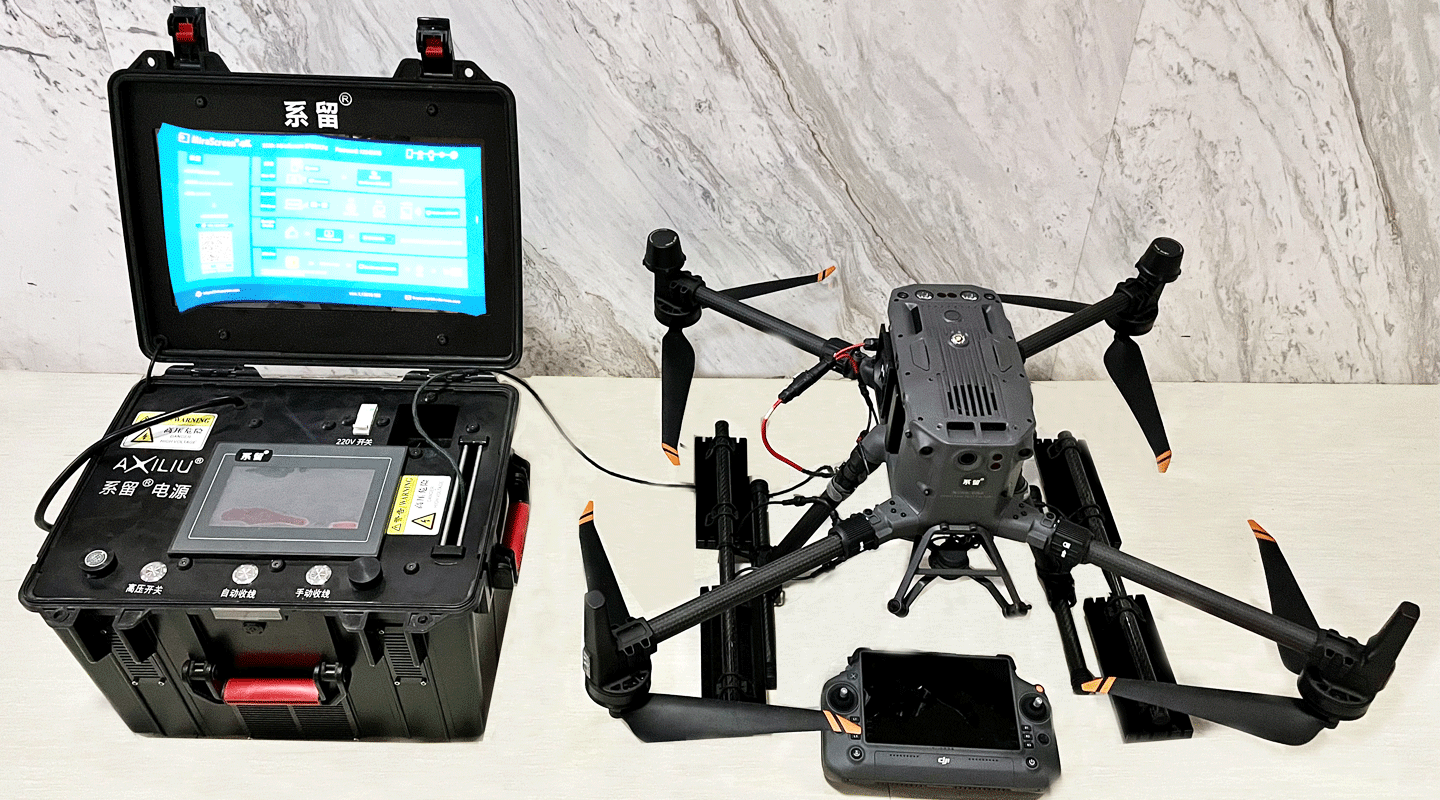

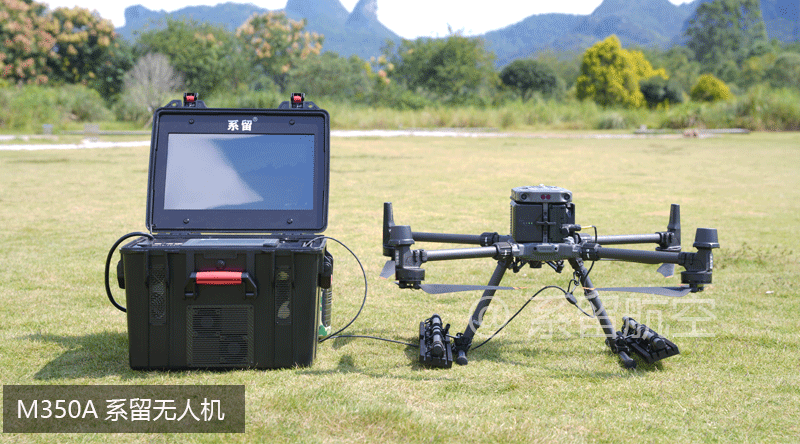

M350A系留照明无人机

品牌:Axiliu/系留

型号:M350A

M300照明无人机


战果辉煌


国家电网
北京市消防救援总队
湖北省消防救援总队
广西消防救援总队
海南省消防救援总队
新疆消防救援总队
四川省应急管理厅
江西省应急管理厅
甘肃省应急管理厅
甘肃省森林消防总队
甘肃省消防救援总队训练与战勤保障支队
青岛市消防救援支队
东莞市消防救援支队
泉州市消防救援支队
武汉市消防救援支队
黄冈市消防救援支队
荆州市消防救援支队
宜昌市消防救援支队
南宁市消防救援支队
柳州市消防救援支队
桂林市消防救援支队
玉林市消防救援支队
梧州市消防救援支队
钦州市消防救援支队
河池市消防救援支队
百色市消防救援支队
贵港市消防救援支队
贺州市消防救援支队
贵阳市经开区消防救援大队
达州市安全生产应急救援支队
广元市安全生产应急救援支队
天津大学
重庆邮电大学
山东大学
西北工业大学
雄安新区应急管理局
宜春市应急管理局
攀枝花市应急管理局
重庆市万州区应急管理局
丽水市应急管理局
灌阳县应急管理局
灵川县应急管理局
宣汉县应急管理局
中国人民解放军陆军勤务学院
广西公安厅
芜湖市公安局
凉山州公安局
桂林市公安局 (其它略)



技术规格书/招标常用参数

系留®照明无人机系统(高空照明系统)招标常用参数


产品名称:照明无人机
型号:M350A

品牌:Axiliu
产地:桂林
生产企业:桂林系留航空科技有限公司


照明无人机系统由飞行器、系留电源、照明灯组、发电机等组成;实现无人机≥12小时驻空应急照明。供电模式:市电、发电机、消防车或电池组。

一、飞行器
1.飞行器 4旋翼;
2.尺寸(展开,不包含桨叶): 810×670×430 mm(长×宽×高);
3.对称电机轴距 895 mm;
★4.最大起飞重量: 10kg;
5.动力系统:电动力;
★6.最大载重 4kg;有效载荷系数: 0.33;
7.最大平飞速度: 70km/h;
8.有效测控距离: 15km;
9.最大抗风能力(起降、飞行): 15 m/s(7级风)。

二、系留电源
1.实现航空器 24小时驻空;
★2.外形尺寸:460 × 380 ×320 mm (长×宽×高);
★3.重量:19.5kg(包含线缆);
★4.额定功率:3000W;
★5.线缆: 115米(标准款);155米(定制款)
6.工业级航空插头;额定输入电压:220VAC±10%;输出电压: 300-450VDC;输出电流:约8A;
7.配备夜间照明灯;具备空气开关及漏电保护开关;
8.地面系统集成化,釆用一体机方式,内部包含自动收放线系统、电源系统、电源管理系统;操作简单,电源一键启停,自动收线模式一键启停,手动收线按钮;
★9. 集成7寸功能显示屏,触控功能,可显示与设置系统参数;
10.语音提示功能,主要的操作及报警均有语音提示与文字提示;自动检测线缆放线长度,可设定自动关闭收线长度(0-10m),收线剩余长度达到预设值时自动停止收线,避免拉拽无人机;
11.参数可调:内部菜单可对输岀电压、输出电压上限、输出 电压下限、远端电压、电流、限流,线缆电阻、温度报警阈值、拉线扭短、提示声音音量等参数进行设置;
12.报警功能:输出电压过高报警、输出电压过低报警、伺服故障报警、伺服通讯故障报警、语音模块通信故障报警、温度模块通信故障报警、机箱温度过高报警、电流过高报警提示;
★13.集成17寸液晶显示监控屏;
★14.无人机镜头画面、遥控器画面能实时无线投屏到液晶显示监控屏;
15.平衡性:机载电源的安装不能破坏无人机的平衡性。安全性:系留电源异常中断时,可自动切换到无人机电源,仍可正常飞行与降落。兼容性:系留电源与无人机电池兼容,不可对无人机电池进行充电;
★16.机载电源:外壳材质为航空铝合金,主功率模块外形尺寸≤105x83x49 mm(长×宽×高),重量≤250g(不含主动散热模块);额定功率 3500W;


三、照明灯组
★1.灯组 4 组 24 盏 LED 灯;
2.每盏灯由  120 颗 LED 灯芯封装;
★3.灯组功率 1600W;
★4.IP 等级: IP67 ;
★5.有效照明面积 12000m2;
★6.灯组光通量 200000 lm;色温 6000K;
★7.照明特点:灯组可调节 -90°~+90° ;
★8.灯组驻空 10 米,照度≥580 Lux;驻空 20 米,照度≥130 Lux;驻空 30 米, 照度≥50 Lux;驻空 40 米,照度≥20 Lux;
9.连续照明时长:12h ;


四、发电机(可增选项)
1.数码变频;发动机单缸、四冲程、OHV25°、强制风冷;
2.持续工作时间(h)≥6.5;额定功率(KW)≥3.5;燃油箱容量(L)≥9.5;
3.外形尺寸≤450*450*450mm,净重≤30kg;
4.可实现多机(两台、三台同型号电机并联,两台机并联可≥7千瓦,三台机并联可≥10千瓦);
5.智能控油型化油器,配备手动节能开关。


五、无人机应急救援专用软件(可增选项)
★1. 软件集成功能:人员定位快速搜寻功能、无人机定位快速找回功能、无人机及相关附件培训功能、搜救科目培训功能。
★2. 对通过智能手机报警求救的待救援人员,通过无人机对其定位。
★3. 整合地图,实现救援人员、待救援人员位置坐标实时更新。
★4. 客户端基于微信小程序开发。
5. 系统采用三层C/S架构模式,支持多用户同时使用小程序。
6. 通过软件,救援人员可进入短视频中心学习无人机与相关附件的操作。
7. 通过软件,救援人员可学习常用的搜救科目。


注:

1. ★项为重要参数,不能删减

2. 带★号项参数须提供第三方检验机构出具的检测报告复印件加盖生产厂家鲜章。

-----------------------------------------------------------------------------------------------------------------------------------------------------------

M350A、M350E、M350F 系留无人机系统详情:请您加微信13627739988,并提供公司名称、联系人、手机号
