M30A系留照明无人机

品牌:Axiliu / 系留

型号:M30A

M30A系留照明无人机



技术规格书/招标常用参数


产品名称:照明无人机

型号:M30A
品牌:Axiliu
产地:桂林
生产企业:桂林系留航空科技有限公司


1.照明无人机系统由飞行器、系留电源、高空照明灯组等组成;实现无人机≥12小时驻空应急照明。供电模式:市电、发电机、消防车或电池组。


★2.系留驻空时间:≥24小时,非系留独立飞行时间≥51min。

一、飞行器:
1.飞行器4旋翼;
2.尺寸(展开,不包含桨叶):470×585×215 mm (长×宽×高);
3.对称电机轴距 668 mm;
4.最大起飞重量:5kg;
5.动力系统:电动力;
6.最大载重1.5kg;有效载荷系数0.3;
7.最大平飞速度:80km/h;
8.有效测控距离:15 km;
9.最大抗风能力(起降、飞行):15m/s (7级风)。
10.变焦相机: 1/2" CMOS,有效像素 4800 万; 最大视频分辨率 3840×2160; 最大照片尺寸 8000×6000;广角相机:  1/2" CMOS,有效像素 1200万; 焦距: 4.5 mm(等效焦距: 24 mm);光圈:约f/2.8,对焦距离:约1 m至无穷远;激光模块:波长 905 nm,测量范围约 3-1200 m;
11.智能飞行电池:容量 5880 mAh,电压 26.1V,能量 131.6 Wh,电池整体重量约 685g;

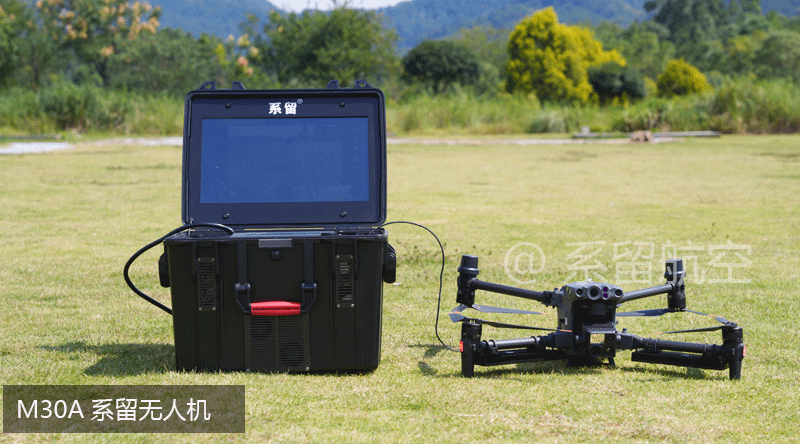

二、系留电源
1.实现航空器24小时驻空;
★2.外形尺寸:  460 × 380 ×320 mm (长×宽×高);
★3.重量:19.5 kg(包含线缆);
★4.额定功率:3000W;
★5.线缆:115米;
6.工业级航空插头;额定输入电压:220VAC±10%;输出电压: 300-450VDC;输出电流:≤8A;
7.配备夜间照明灯;具备空气开关及漏电保护开关;
8.地面系统集成化,釆用一体机方式,内部包含自动收放线系统、电源系统、电源管理系统;操作简单,电源一键启停,自动收线模式一键启停,手动收线按钮;
★9.集成 7寸功能显示屏,触控功能,可显示与设置系统参数;
10.语音提示功能,主要的操作及报警均有语音提示与文字提示;自动检测线缆放线长度,可设定自动关闭收线长度(0-10m),收线剩余长度达到预设值时自动停止收线,避免拉拽无人机;
11.参数可调:内部菜单可对输岀电压、输出电压上限、输出 电压下限、远端电压、电流、限流,线缆电阻、温度报警阈值、拉线扭短、提示声音音量等参数进行设置;
12.报警功能:输出电压过高报警、输出电压过低报警、伺服故障报警、伺服通讯故障报警、语音模块通信故障报警、温度模块通信故障报警、机箱温度过高报警、电流过高报警提示;
★13.集成17寸液晶显示监控屏;
★14.无人机镜头画面、遥控器画面能实时无线投屏到液晶显示监控屏;
15.平衡性:机载电源的安装不能破坏无人机的平衡性。安全性:系留电源异常中断时,可自动切换到无人机电源,仍可正常飞行与降落。兼容性:系留电源与无人机电池兼容,不可对无人机电池进行充电;
★16.机载电源:外壳材质为航空铝合金;尺寸≤150×72×47mm(长×宽×高),重量≤280g,额定功率 1600W;

三、高空照明灯组
1.灯组 2组12盏LED灯;
2.每组重量 300g;
3.每盏灯由 120颗LED灯芯封装;
★4.防护等级 IP66;
★5.灯组功率 800W,有效照明面积 10000m2。
★6.灯组光通量 100000 lm;色温 6000K;
★7.单灯组可调节0°与-90°照明。
★8.灯组驻空10米,照度≥280 Lux;驻空20米,照度≥50 Lux;驻空30米,照度≥15 Lux;驻空40米,照度≥2 Lux。

四、喊话器 (可增选项)
1.尺寸:约 98 x 83 x 91 mm,重量:约 265 g,最大声压:约120db ,广播距离:约 500米 ,最大功耗:约 25W ,云台: 0至-85°控制,支持云台与相机联动 ;
2.TTS文本播放:支持文字转语音播放,支持中英文及各地方言;                                                                                    3.音频播放: 支持播放内存中的MP3、WAV、FLAC等多种格式文件;

五、组合探照灯(可增选项)
1.尺寸: 约90 x 72 x 62mm ,重量: 约190g, 最大功耗:约 60W ;
2.光通量:约8000 lm 照明面积:约1400m²  照明距离:约150m;
3.支持亮度调节、强光爆闪等多种模式;
4.高速散热风扇,自调节散热;

六、数码变频发电机(可增选项)
1.数码变频;发动机单缸、四冲程、OHV25°、强制风冷;持续工作时间≥6.5h;
2.额定功率(KW)≥3.5;燃油箱容量(L)≥9.5;外形尺寸≤450*450*450mm,净重≤30kg;可实现多机(两台、三台同型号电机并联,两台机并联可≥7千瓦,三台机并联可≥10千瓦);智能控油型化油器,配备手动节能开关。

七、无人机应急救援专用软件(可增选项)
1. 软件集成功能:人员定位快速搜寻功能、无人机定位快速找回功能、无人机及相关附件培训功能、搜救科目培训功能。
2. 对通过智能手机报警求救的待救援人员,通过无人机对其定位。
3. 整合地图,实现救援人员、待救援人员位置坐标实时更新。
4. 客户端基于微信小程序开发。
5. 系统采用三层C/S架构模式,支持多用户同时使用小程序。
6. 通过软件,救援人员可进入短视频中心学习无人机与相关附件的操作。
7. 通过软件,救援人员可学习常用的搜救科目。


注:★项为重要参数,不能删减
(其它参数省略)
